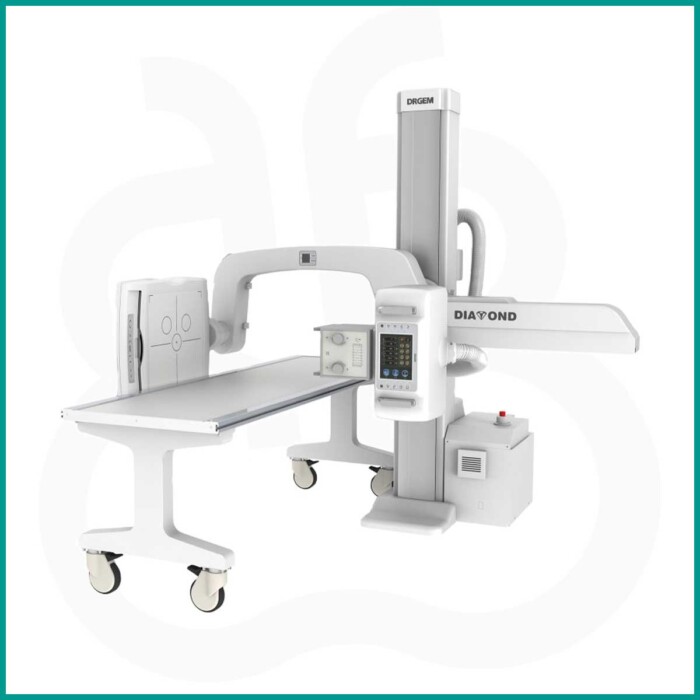

Diamond – DRGEM

Descrizione

Diamond è un sistema radiografico digitale completamente automatico che permette l’acquisizione e l’elaborazione di immagini di qualità, oltre ad avere un’interfaccia utente avanzata.
Il sistema è facile da usare e consente di sottoporre il paziente a una dose ridotta di radiazioni.

OVERVIEW

• Sistema radiologico universale
• Architettura U-Arm
• Semplice installazione anche in locali di ridotte dimensioni
• Requisiti infrastrutturali standard

COMPONENTI

• Stativo a colonna, Altezza 199,8 cm
• Arco a U elevabile
• Supporto del detettore con portagriglie e due griglie 100/180
• AEC con 3 camere di ionizzazione
• Detettore wireless 43×43, CsI, 139 micron
• Supporto del tubo con pannello di controllo, collimatore e DAP
• Cabinet generatore
• Console operatore
• DICOM WL, Store, Print, MPPS e RDSR
• Console di esposizione
• Stand stitching
• Barella radiotrasparente

MOVIMENTI

• SID da 100 a 180 cm.
• Elevazione 120 cm.
• Rotazione arco da -30° a +120°
• Rotazione detettore da -45° a +45°
• Rotazione manuale tubo da +180° a -90°

SISTEMA RIADIOGENO

• Generatore da 52 kW
  – 10~640mA, 19 steps
  – 40~150kV, 1kV step

• Tubo radiogeno
  – Doppia macchia da 0,6 e 1,2 mm
  – 300 kHU

• AEC
  – 3 camere di ionizzazione, programmabili
  – 0.4~600mAs

• DAP, IBA Kermax Plus
• Collimatore motorizzato
  – Filtrazione aggiuntiva 0,1 e 0,2 mm Cu
  – Luminosità>160 Lux

DETETTORE

• Silicio Amorfo – Ioduro di Cesio
• Interfaccia wireless/cavo nel potter
• Pixel da 139 micron
• Conversione a 16 bit
• DQE a 0 lp/mm 65%
• Preview 3 sec.
• Immagine finale 5 sec.
• Peso 4,6 Kg. (con batteria)
• IPX1

PANNELLO DI CONTROLLO

• Monitor touch a colori con rotazione automatica GUI
• Organizzata nei seguenti menù:
  – Preposizionamenti
  – Rotazione automatica
  – Controllo esposizione per 4 tipologie di paziente
  – Preview immagine

CONSOLE

• Monitor FHD da 23”
• GUI semplice ed intuitive, funzioni grafiche complete
• Funzioni di ricostruzione evolute
• DICOM WL, Storage, MPPS, Print e RDSR

MODULO STITCHING

• Tecnica a fuoco fisso
• Completamente automatizzato
• Fino a 3 immagini
• Stand dedicato

VERSATILITÀ

• Chest PA
• Abdomen Supine
• C-T Spine Swimmers
• Skull Towne’s
• Hand AP
• Abdomen Decubitus

ESAMI

• Piccoli segmenti (anche a contatto), mano, piede, caviglia, polso e gomito con e senza griglia;
• Colonna (tutti i segmenti)
• Colonna in toto (max 3 immagini)
• Torace (SID 180 cm), spalla, coste
• Addome
• Anca e ginocchio
• Arti sotto carico
• Ginocchio, rotula

INSTALLAZIONE

• Facilità di installazione
• Minimo ingombro
• Altezza minima della stanza 275 cm
• Peso 400 Kg
• Alimentazione trifase

SICUREZZA

• Sensori a distanza
  – 3 sul supporto del detettore
  – 2 ottici sull’arco a U
  – 2 sulla testa della colonna
  – 1 sul supporto del tubo

ACCESSORI

• 2 griglie intercambiabili (con portagriglia integrato nel potter)
• Barella ad altezza fissa (73 cm), 197×70
