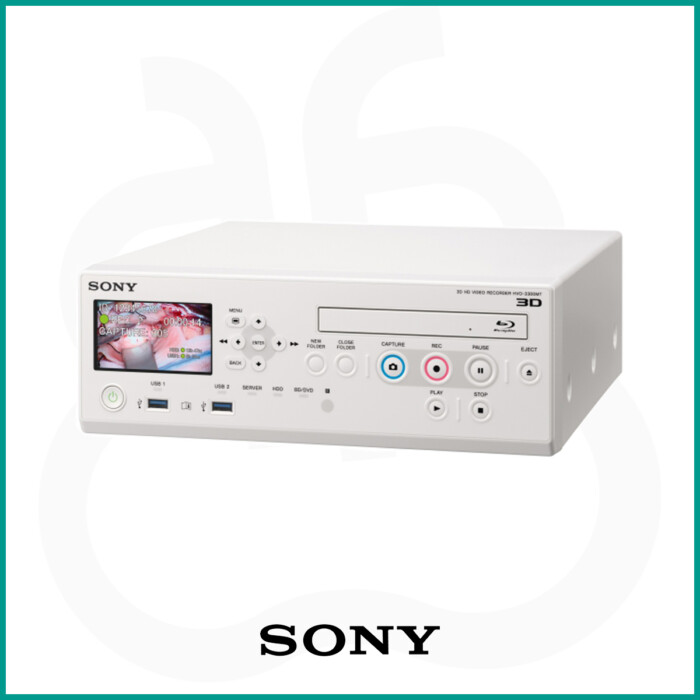

REGISTRATORE MEDICALE SONY HVO-3300MT

Descrizione

Registratore medicale Full HD 2D/3D

Registra e gestisci riprese video di alta qualità con risoluzione Full HD da sorgenti 3D o 2D.

Il registratore video HVO-3300MT consente al personale medico di catturare immagini 3D o 2D di alta qualità acquisite con sistemi di telecamere endoscopiche 3D/2D, microscopi per applicazioni chirurgiche e altri sistemi di imaging medicale compatibili in Full HD.

Successore dei famosi registratori HVO-1000MD e HVO-3000MT, l’HVO-3300MT è in grado di registrare immagini 3D o 2D con risoluzione Full HD acquisite da un dispositivo collegato sulla sua unità hard disk interna ad alta capacità. Le riprese video possono anche essere memorizzate simultaneamente su un massimo di due supporti multimediali esterni, tra cui Blu-ray Disc, DVD, memoria USB o un server dell’ospedale, per poi essere condivise in modo semplice. In aggiunta, il video ripreso in diretta dall’HVO-3300MT può essere riprodotto in streaming direttamente negli ambulatori, negli uffici e in altri luoghi al di fuori della sala operatoria.

Le funzioni migliorate rispetto ai suoi predecessori includono un ampio display LCD a colori per il controllo delle immagini e la regolazione delle impostazioni di sistema, una capacità HDD interna aumentata, la registrazione a due canali e la registrazione proxy a bassa risoluzione simultanea tramite connessione al CMS (Content Management System) di Sony.

Compatibile con i più recenti standard di sicurezza medica, il registratore vanta un design compatto più piccolo e più leggero rispetto ai modelli della generazione precedente (HVO-1000MD e HVO-3000MT) consentendo una facile integrazione in un carrello medicale.

L’utilizzo di questa apparecchiatura è riservato unicamente a personale medico qualificato.

Pannello frontale LCD a colori da 3,5 pollici　　
Il pannello LCD a colori di grandi dimensioni da 3,5 pollici del registratore mostra l’immagine di ingresso e lo stato, nonché le immagini durante la riproduzione e le schermate di impostazione del dispositivo. Consente di confermare il corretto ingresso delle immagini desiderate nel registratore senza la necessità di un display esterno.

Ampia gamma di interfacce video
Il registratore supporta un’ampia varietà di formati del segnale di ingresso/uscita, tra cui 3G-SDI, HD-SDI, DVI-D (sia per 3D, sia per 2D), oltre a SD-SDI, composito e S-Video solo per 2D. L’ingresso RGB è disponibile solo per l’immagine secondaria nella modalità PinP.

Registrazione simultanea su due dispositivi multimediali esterni
Mentre le immagini video vengono registrate sull’HDD interno, esse possono essere memorizzate contemporaneamente su fino a due dispositivi multimediali esterni (ad es. Blu-ray Disc/DVD, HDD USB rimovibile, flash memory USB e/o un server collegato alla rete ospedaliera).

Streaming in diretta
Trasmetti in streaming live le immagini acquisite da endoscopi, fotocamere e altri dispositivi in tempo reale negli ambulatori, negli uffici e in altri luoghi al di fuori della sala operatoria. (Richiede Sony CMS versione 2.2 e HVO-3300 con firmware versione 1.1 o successiva).

Sostituto ideale di HVO-1000MD e HVO-3000MT
Pur offrendo funzionalità avanzate, l’HVO-3300MT offre comandi compatibili con quelli dei registratori della generazione precedente: HVO-1000MD e HVO-3000MT. Tale compatibilità sarà sicuramente apprezzata dagli operatori abituati ad utilizzare questi modelli precedenti.

Supporto exFAT e NTFS
L’HVO-3300MT supporta i formati di file ExFAT, NTFS e anche FAT32. Le registrazioni possono essere memorizzate direttamente su un dispositivo di archiviazione di massa USB esterno senza necessità di preformattazione prima dell’uso.

Design compatto, leggero e salva-spazio
Questo registratore è di circa 81 mm più sottile e 1,9 kg più leggero rispetto ai suoi predecessori, i modelli HVO-1000MD e HVO-3000MT.

Collegamento dei segnalibri a CMS
I segnalibri vengono automaticamente memorizzati nel flusso video nel momento in cui l’utente esegue determinate azioni, come scattare una foto o sospendere temporaneamente la registrazione. I segnalibri possono essere trasmessi direttamente al CMS connesso (CMDS-MS10MD o CMDS-MS20MD), consentendo agli utenti di individuare facilmente i punti di visualizzazione/modifica nella timeline del CMS. (NB: richiede CMS Ver 2.1 o versione successiva).

Registrazione Full HD 3D/2D
L’HVO-3300MT supporta la registrazione in Full HD 3D e 2D. Esso accetta vari formati 3D (side-by-side, line-by-line e doppia funzione di streaming). Il formato del segnale di ingresso è selezionabile tramite il menu. I dati 3D sono registrati nel formato side-by-side o top-and-bottom.

Registrazione a due canali
L’HVO-3300MT può registrare contemporaneamente due canali da ingressi video separati, come ad esempio immagini da un endoscopio collegato e da una telecamera installata nella sala operatoria.

L’ampio HDD supporta tempi di registrazione lunghi
L’hard disk 2 TB ad elevata capacità del registratore consente un tempo di registrazione massimo di circa 168 ore (a canale singolo, con la migliore qualità delle immagini).

Trasmissione di dati in rete tramite CIFS
Utilizzando le reti ospedaliere è possibile trasferire le riprese video e le immagini registrate su un server connesso, come il CMS (Content Management System) di Sony, tramite CIFS, consentendo agli utenti di accedere rapidamente alle registrazioni appena completate. In tal modo essi non avranno più necessità di trasferire le registrazioni sui loro computer con l’ausilio di una risorsa multimediale esterna per fruirne.

Supporto di DICOM MWL
Il supporto di DICOM Modality Work List consente l’inserimento automatico delle informazioni sui pazienti dai server RIS o DICOM attraverso la rete ospedaliera. Il personale ospedaliero non deve inserire manualmente le informazioni sui pazienti prima di un intervento chirurgico, evitando l’errore umano e risparmiando tempo. (Richiede la versione firmware 1.1 o successiva.)
L’HVO-3300MT è anche in grado di trasmettere immagini statiche a un sistema PACS utilizzando il protocollo DICOM.

Capacità del pannello touch esterno
Le comode funzioni dell’HVO-3300MT, come la registrazione/l’arresto indipendente di ciascun canale e l’ingresso dei dati dei pazienti, possono inoltre essere gestite tramite un pannello touch di controllo opzionale (venduto separatamente*).

Registrazione Proxy simultanea
È possibile la registrazione simultanea di dati video originali in alta qualità e file di Proxy più piccoli. Questo semplifica l’integrazione con il sistema CMS di Sony, utilizzando ad esempio file d’immagine di alta qualità per le presentazioni cliniche e dati Proxy con risoluzione inferiore per una facile condivisione su tablet o per l’archiviazione per scopi legali/di conformità.

RECORDING FEATURES

Formato di registrazione video: MPEG-4 AVC/H.264
Formato di registrazione audio: AAC LC
Formato di registrazione del file: MP4
Supporto di registrazione: Hard disk interno (2 TB), Memoria USB esterna, Rete (CIFS), DVD-R, BD-R SL/BD-R DL; BD-RE SL/BD-RE DL
Bit rate di registrazione (HD): 1080p: 24 Mbps (Best), 18 Mbps (High), 12 Mbps (Stardard)
1080i/720p: 20 Mbps (Best), 12,5 Mbps (High), 6 Mbps (Standard)
Bit rate di registrazione (SD): NT/PAL: 6 Mbps (Best), 4 Mbps (High), 2 Mbps (Standard)
Registrazione 3D: Side-by-side, top-and-bottom (Segnali 3D in ingresso: Side-by-side, line-by-line, doppia funzione di streaming)

Connettori

Connettori di ingresso: 3G/HD/SD-SDI (tipo BNC) (2)
DVI-D (collegamento singolo) (2)
S-VIDEO (mini DIN 4 pin) (1)
VIDEO (tipo BNC) (1)
RGB (mini D-Sub 15 pin) (1)
AUDIO (mini jack stereo) (1)
MIC (mini jack stereo) (1)
Ingresso AC (3 pin) (1)
Connettori di uscita: 3G/HD/SD-SDI (tipo BNC) (1)
DVI-D (collegamento singolo) (1)
S-VIDEO (mini DIN 4 pin) (1)
VIDEO (tipo BNC) (1)
AUDIO (mini jack stereo) (1)
Altre interfacce: USB 3.0 (tipo A) (2)
USB 2.0 (tipo A) (4)
USB 2.0 (tipo B) (1)
Rete (RJ-45, 1000 Base-T/100 Base-TX) (1)
REMOTE RS-232C (D-Sub 9 pin) (1)
Interruttore di contatto remoto (mini jack stereo) (4)
MENU MONITOR (mini D-Sub 15 pin) (1)

Generale

Alimentazione: Da 100 V a 240 V AC, 50/60 Hz
Corrente in entrata: Da 1,25 a 0,52 A
Temperatura di esercizio: da 5 a 40 °C (Da 41 °F a 104 °F)
Umidità di esercizio: Dal 20% all’80% (temperatura massima di bulbo umido: 30 °C (senza condensa)
Pressione di esercizio: Da 700 hPa a 1060 hPa
Temperatura di trasporto e archiviazione: Da -20 °C a +60 °C
Umidità di trasporto e archiviazione: Dal 20% al 90% (temperatura massima di bulbo umido: 30 °C (senza condensa)
Pressione di trasporto e stoccaggio: Da 700 hPa a 1060 hPa
Peso: Circa 6,5 kg, Circa 14 libbre 5,3 once
Dimensioni (L x A x P) *1: 305 x 115,5 x 329 mm (comprese le sporgenze più lunghe)
12 1/8 × 4 5/8 × 13″ (comprese le sporgenze più lunghe)
Elementi in dotazione: Prima di utilizzare l’unità (1)
CD-ROM (istruzioni per l’uso, manuale protocollo) (1)
Libretto di garanzia (1)
Elenco contatti assistenza (1)
Unità di controllo remoto a infrarossi (RM-M010) (1)
Rappresentante per l’Europa (1)
Conformità con gli standard di sicurezza medicali: Sì
